SAVANT舍棄式組合去毛刺倒角刀
BW>25
組合式去毛刺倒角刀
Combined deburring tools

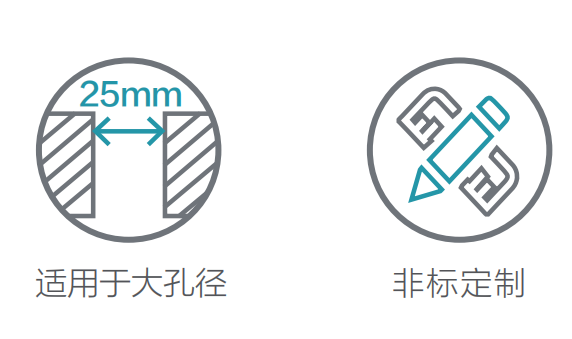

SV-BW 組合式刀具適用于大孔徑（大于 25 毫米）的加工場合，使用模塊化結構。 該組合式去毛刺倒角刀具的刀桿為非標定制，內嵌標準舍棄式去毛刺倒角刀。 |
|
| |

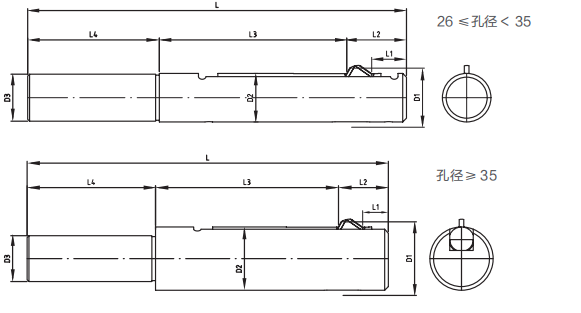

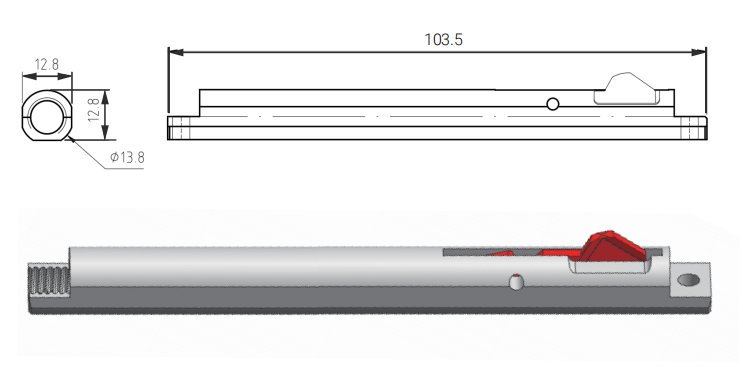

標準 SV-BW 模塊 SV-SPBW-14.0 尺寸圖

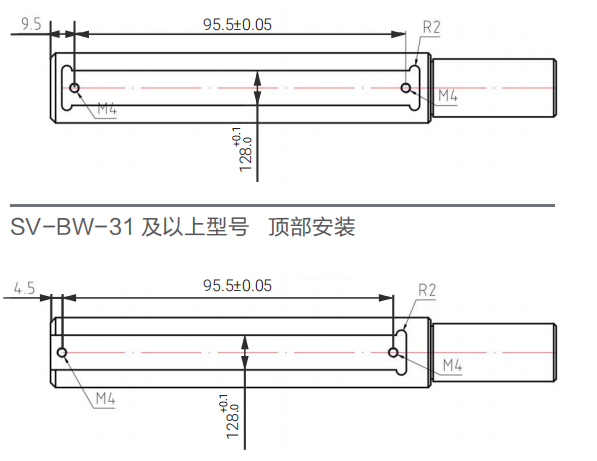

| SV-BW 刀座尺寸SV-BW-26/27/28/29/30 內部安裝 |
|
|

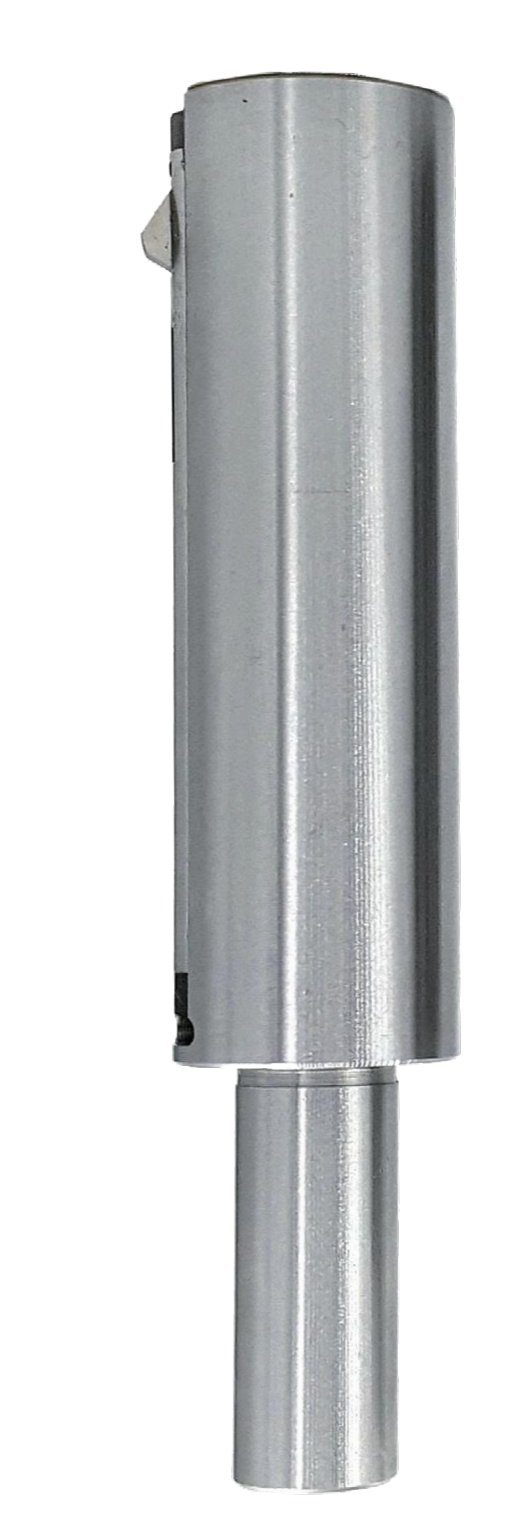

SV-BW-S 組合式標準品 COMBINED STANDARD
L3: 有效深度 L4: 柄部長度 L: 總長 D1: 刀刃最大旋轉直徑 D2: 前端直徑 D3: 柄部直徑 0/-0.013 |
|
組合式去毛刺倒角刀規格表 Specification Table | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
型號 | 加工孔徑 | L1 | L2 | L3 | L4 | L | D1 | D2 | D3 | 刀片型號 |
SV-BW-26.0 | 26 | 18.5 | 31.8 | 100 | 70 | 201.4 | 31.4 | 25.8 | 25 | SV-4# |
SV-BW-27.0-S | 27 | 18.5 | 31.8 | 100 | 70 | 201.4 | 32.4 | 26.8 | 25 | SV-4# |
SV-BW-28.0-S | 28 | 18.5 | 31.8 | 100 | 70 | 201.4 | 33.4 | 27.8 | 25 | SV-4# |
SV-BW-29.0-S | 29 | 18.5 | 31.8 | 100 | 70 | 201.4 | 34.4 | 28.8 | 25 | SV-4# |
SV-BW-30.0 | 30 | 18.5 | 31.8 | 100 | 70 | 201.4 | 35.4 | 29.8 | 25 | SV-4# |
SV-BW-31.0-S | 31 | 18.5 | 31.8 | 100 | 70 | 201.4 | 36.4 | 30.8 | 25 | SV-4# |
SV-BW-32.0-S | 32 | 18.5 | 31.8 | 100 | 70 | 201.4 | 37.4 | 31.8 | 25 | SV-4# |
SV-BW-33.0-S | 33 | 18.5 | 31.8 | 100 | 70 | 201.4 | 38.4 | 32.8 | 25 | SV-4# |
SV-BW-34.0-S | 34 | 18.5 | 31.8 | 100 | 70 | 201.4 | 39.4 | 33.8 | 25 | SV-4# |
SV-BW-35.0 | 35 | 14 | 27.3 | 100 | 70 | 196.9 | 40.1 | 34.5 | 25 | SV-4# |
SV-BW-36.0-S | 36 | 14 | 27.3 | 100 | 70 | 196.9 | 41.1 | 35.5 | 25 | SV-4# |
SV-BW-37.0-S | 37 | 14 | 27.3 | 100 | 70 | 196.9 | 42.1 | 36.5 | 25 | SV-4# |
SV-BW-38.0-S | 38 | 14 | 27.3 | 100 | 70 | 196.9 | 43.1 | 37.5 | 25 | SV-4# |
SV-BW-39.0-S | 39 | 14 | 27.3 | 100 | 70 | 196.9 | 44.1 | 38.5 | 25 | SV-4# |
SV-BW-40.0 | 40 | 14 | 27.3 | 100 | 70 | 196.9 | 45.1 | 39.5 | 25 | SV-4# |
SV-BW-41.0-S | 41 | 14 | 27.3 | 100 | 70 | 196.9 | 46.1 | 40.5 | 25 | SV-4# |
SV-BW-42.0-S | 42 | 14 | 27.3 | 100 | 70 | 196.9 | 47.1 | 41.5 | 25 | SV-4# |
SV-BW-43.0-S | 43 | 14 | 27.3 | 100 | 70 | 196.9 | 48.1 | 42.5 | 25 | SV-4# |
SV-BW-44.0-S | 44 | 14 | 27.3 | 100 | 70 | 196.9 | 49.1 | 43.5 | 25 | SV-4# |
SV-BW-45.0 | 45 | 14 | 27.3 | 100 | 70 | 196.9 | 50.1 | 44.5 | 25 | SV-4# |
SV-BW-46.0-S | 46 | 14 | 27.3 | 100 | 70 | 196.9 | 51.1 | 45.5 | 25 | SV-4# |
SV-BW-47.0-S | 47 | 14 | 27.3 | 100 | 70 | 196.9 | 52.1 | 46.5 | 25 | SV-4# |
SV-BW-48.0-S | 48 | 14 | 27.3 | 100 | 70 | 196.9 | 53.1 | 47.5 | 25 | SV-4# |
SV-BW-49.0-S | 49 | 14 | 27.3 | 100 | 70 | 196.9 | 54.1 | 48.5 | 25 | SV-4# |
SV-BW-50.0-S | 50 | 14 | 27.3 | 100 | 70 | 196.9 | 55.1 | 49.5 | 25 | SV-4# |
其它非標產品可接受訂制 | ||||||||||

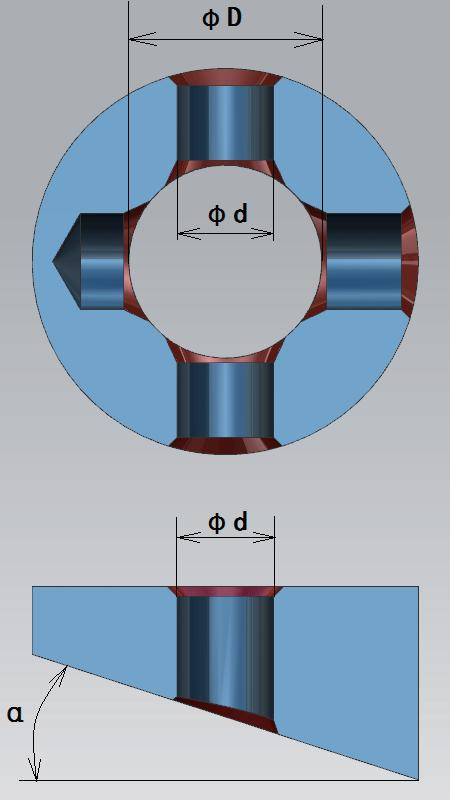

可加工斜率 MACHINABLE SLOPE
|
正反孔口去毛刺刀具對孔徑比有要求，最大孔徑比（D：d）約為 3。其相當于基孔所在的斜面的角度在 15°以?xún)?nèi)。 如果基孔和主孔的孔徑比（D:d）小于 3，表示其斜度大于 15°，我們只能修改刀片主偏角和后角來實現（需要測試能否滿足客戶要求）。 驗證標準刀片是否合適的公式：D:d ≥ 3當加工如圖貫穿孔的時候，主軸轉速需要降低，進給保持不變。 |
BO/ BW 去毛刺倒角過程中產生的問題解決
SOLUTIONS TO PROBLLEMS
故障現象 | 產生原因 | 解決方案 |
孔口正反倒角尺寸不一致 |
| 可以在倒角過小的一側減小進給量 可以在倒角過大的一側增加進給量 |
倒角沒有被加工出來 |
| 可以通過順時針旋轉調節螺絲來增加刀片力（舍棄式刀具） 更換新刀片 更換鉆頭 |
倒角尺寸太小，毛刺沒有被去除 |
| 順時針旋轉調節螺絲增加刀片力（舍棄式刀具） 更換更大后角刀片 |
倒角尺寸太大 |
| 可以增加進給速度 可以通過逆時針旋轉調節螺釘來減小刀片力（舍棄式刀具） 選用較小尺寸的刀具 |
倒角不均勻 |
| 降低轉速 增加刀片力及進給量（舍棄式刀具） 過大的孔徑比無法使用 SV-BW 刀具解決 |
倒角面上出現振紋 |
| 確保工件及刀具都固定穩妥 增加刀片進給量并檢查刀片力是否合適（大的彈力） 降低轉速，增加每轉進給速度 |
產生二次毛刺 |
| 逆時針旋轉調節螺絲降低刀片力（舍棄式刀具） 增加進給 更換新刀/刀片 |
孔壁有壓痕 |
| 逆向旋轉調節螺絲降低刀片力（舍棄式刀具） 在最后一道加工工序之前倒角加工 |

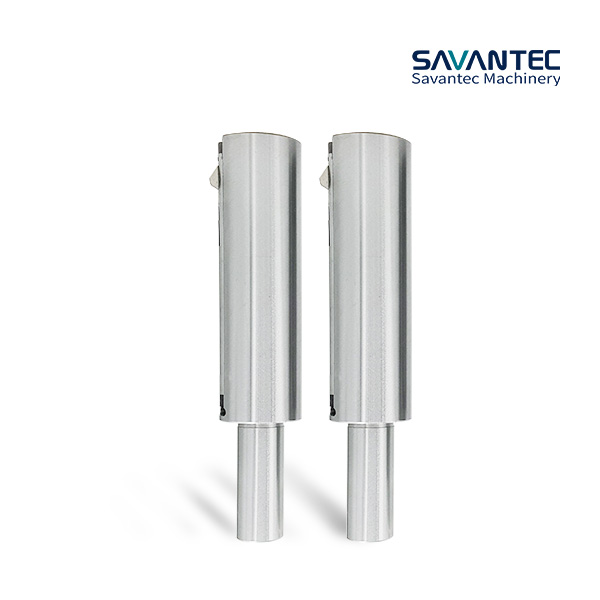

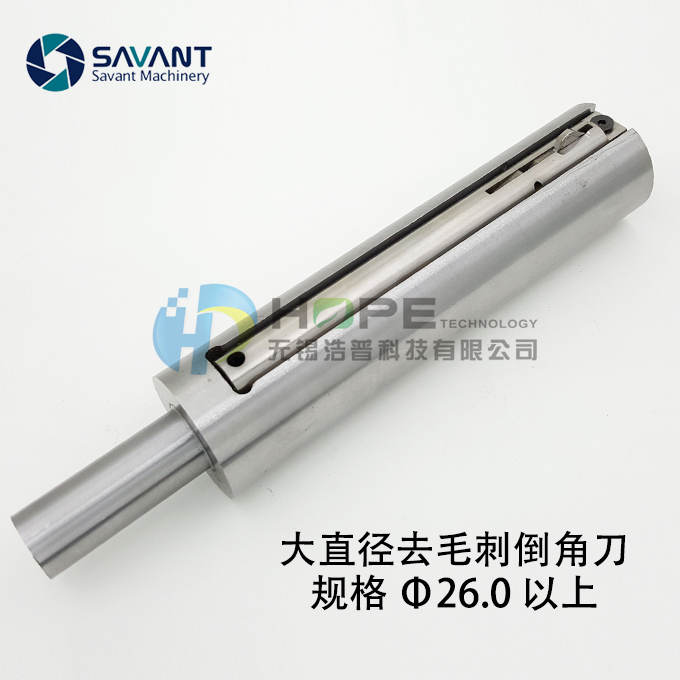

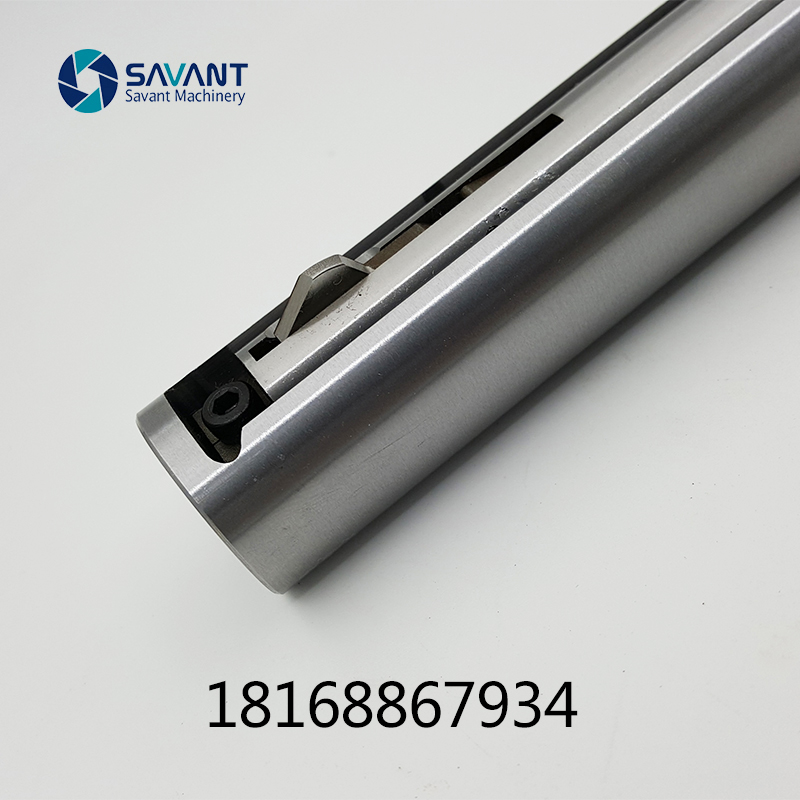

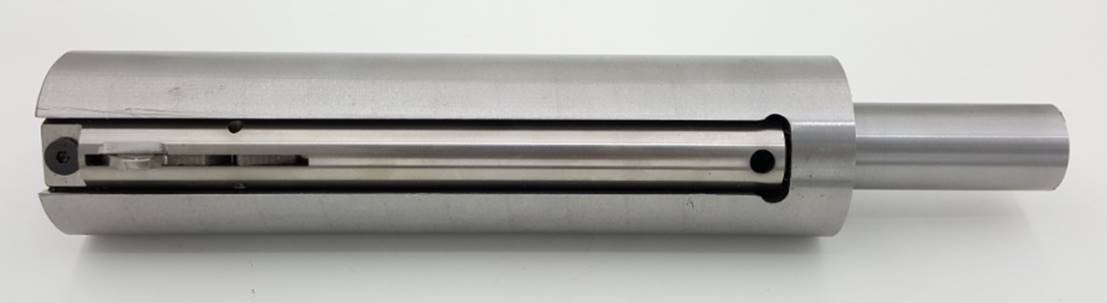

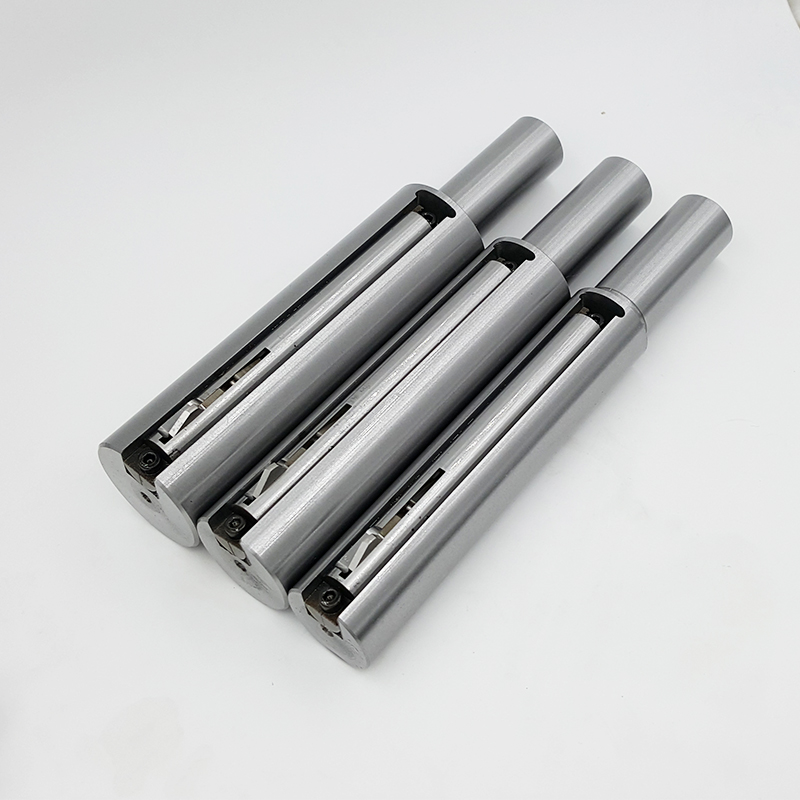

SAVANT舍棄式組合去毛刺倒角刀是在我們標準刀具基礎上定制非標刀桿，并在標準舍棄式去毛刺倒角刀具上做小的修改而成，加工孔徑尺寸為大于25mm以上的直徑數值。
該組合刀具是一款大直徑孔口去毛刺倒角刀。
該組合去毛刺倒角刀具的刀桿為非標定制，內嵌我們標準舍棄式去毛刺倒角刀。

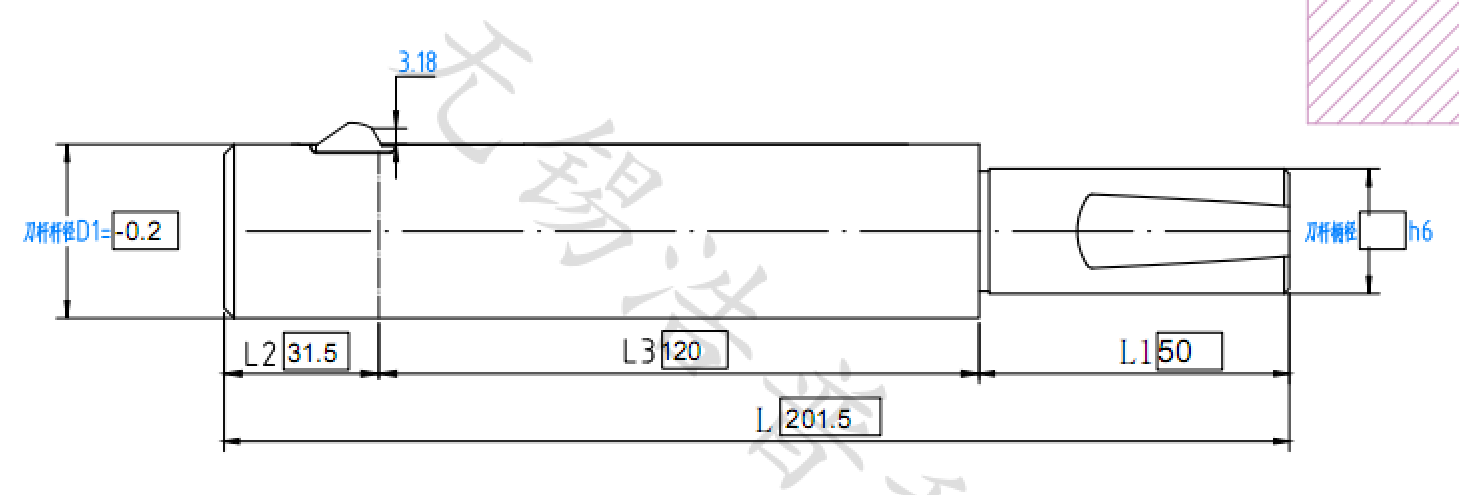

您可以點擊以下圖片下載我們的pdf簡圖，自行根據您的孔徑和孔深設計您需要的大直徑去毛刺倒角刀具。
正反去毛刺倒角刀的簡潔設計，適合于提高去毛刺效率，利于穩定生產。該刀具無需復雜的或耗時的預調過程。鉆孔的直徑?jīng)Q定了所需要的刀桿的尺寸，倒角的大小可通過尾部的調節螺絲和進給量來調整
