SV-BF半球去毛刺工具
BF
半球去毛刺工具
Integral deburring tools

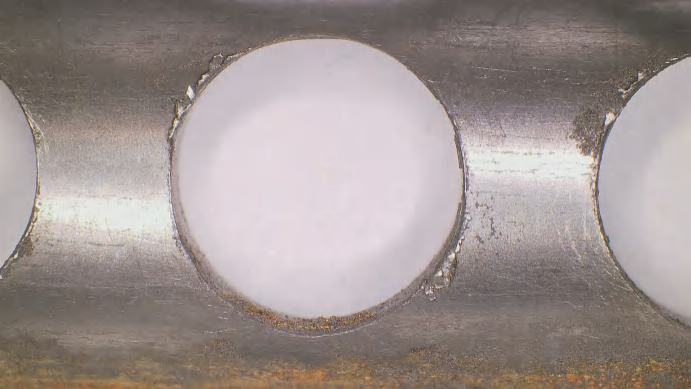

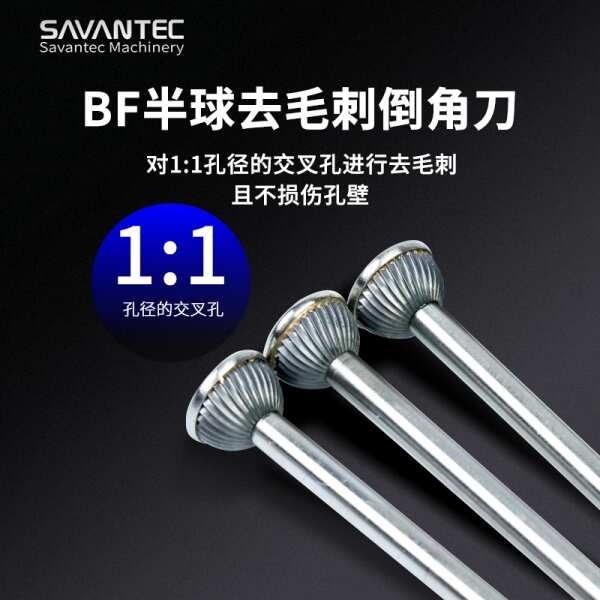

SV-BF半球去毛刺工具是一種能夠在加工過程中對1:1孔徑的交叉孔進行去毛刺。該工具的使用方式與銑床的刀架或刀庫上的任何切削工具一樣。它專門去除交叉孔相交處的毛刺，且不損傷孔壁。這個去毛刺過程根據客戶自己要求來操作，毛刺輪廓去完后會有較小程度的不規則倒角或混合半徑圓角。
|
|

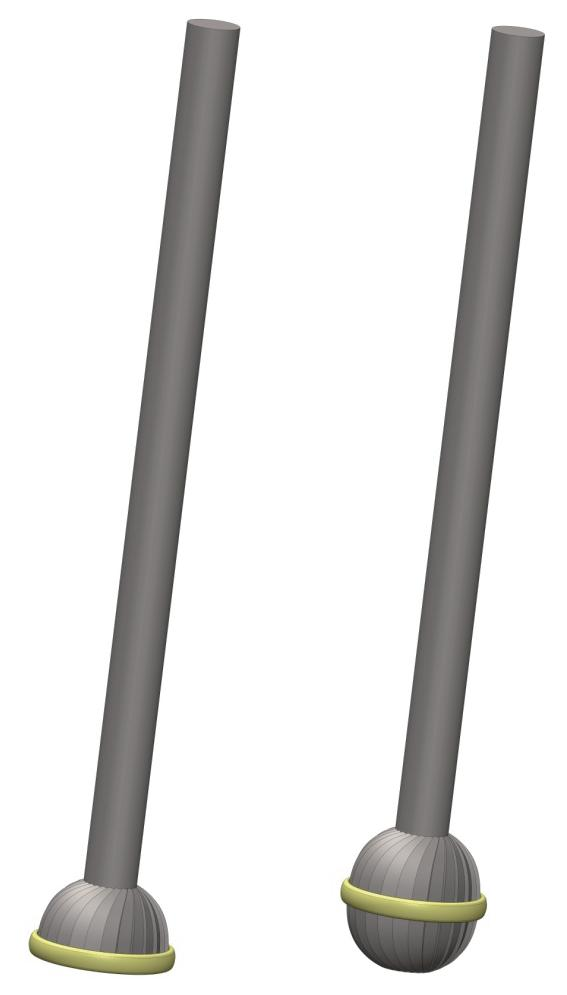

半球去毛刺工具（1） | 雙半球去毛刺工具（2） |

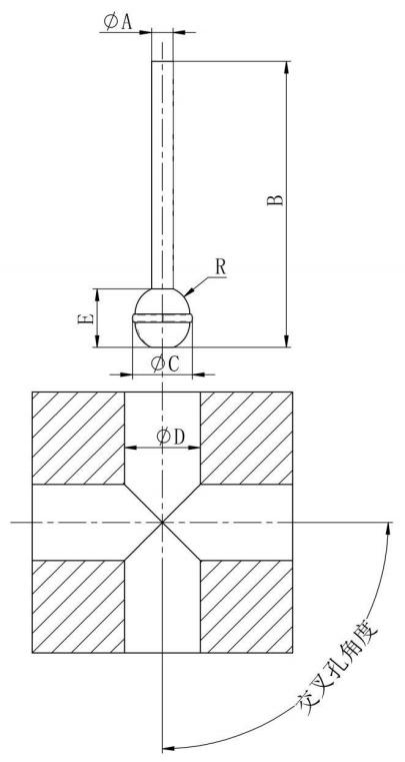

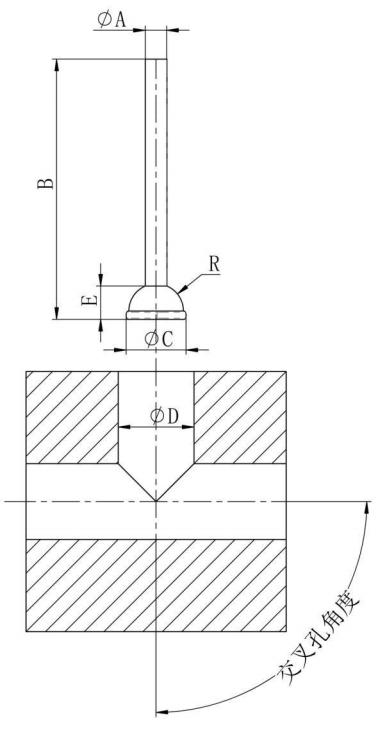

半球去毛刺工具規格尺寸表1 Specification Table | ||||||||
序號
| 去毛刺的孔D及交叉孔角度 | 銷售型號 | A | B | C | E | ||
90° | 60° | 45° | ||||||
1 | 3.2 | 4.6 | 6.2 | SV-BF-01-10000 | 0.8 | 65 | 2.7 | 1.8 |
2 | 4.4 | 6.1 | 8.2 | SV-BF-02-10000 | 1.2 | 100 | 3.6 | 2.4 |
3 | 5.5 | 7.6 | 10.3 | SV-BF-03-10000 | 1.6 | 100 | 4.4 | 2.7 |
4 | 6.6 | 9.1 | 12.3 | SV-BF-04-10000 | 1.6 | 100 | 5.2 | 3.1 |
5 | 8.9 | 12.1 | 16.4 | SV-BF-05-10000 | 2.5 | 150 | 6.9 | 3.8 |
6 | 13.2 | 18.1 | 24.6 | SV-BF-06-10000 | 2.5 | 150 | 10.3 | 5.5 |
雙半球去毛刺工具規格尺寸表2 Specification Table | ||||||||
序號
| 去毛刺的孔D及交叉孔角度 | 銷售型號 | A | B | C | E | ||
90° | 60° | 45° | ||||||
1 | 3.2 | 4.6 | 6.2 | SV-BF-01-20000 | 0.8 | 65 | 2.7 | 2.9 |
2 | 4.4 | 6.1 | 8.2 | SV-BF-02-20000 | 1.2 | 100 | 3.6 | 3.8 |
3 | 5.5 | 7.6 | 10.3 | SV-BF-03-20000 | 1.6 | 100 | 4.4 | 4.5 |
4 | 6.6 | 9.1 | 12.3 | SV-BF-04-20000 | 1.6 | 100 | 5.2 | 5.3 |
5 | 8.9 | 12.1 | 16.4 | SV-BF-05-20000 | 2.5 | 150 | 6.9 | 6.7 |
6 | 13.2 | 18.1 | 24.6 | SV-BF-06-20000 | 2.5 | 150 | 10.3 | 10 |
工具路徑（編程）說明
Tool path (programming) description
|
|

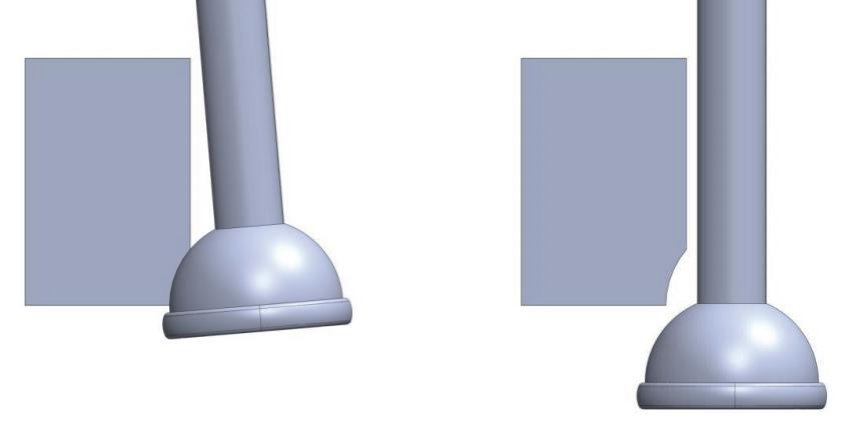

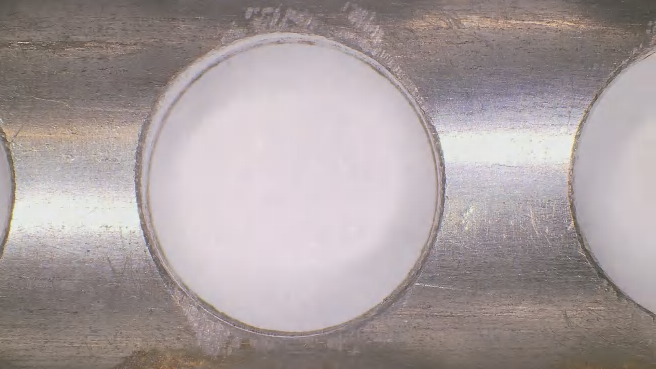

使用前 | 使用后 |

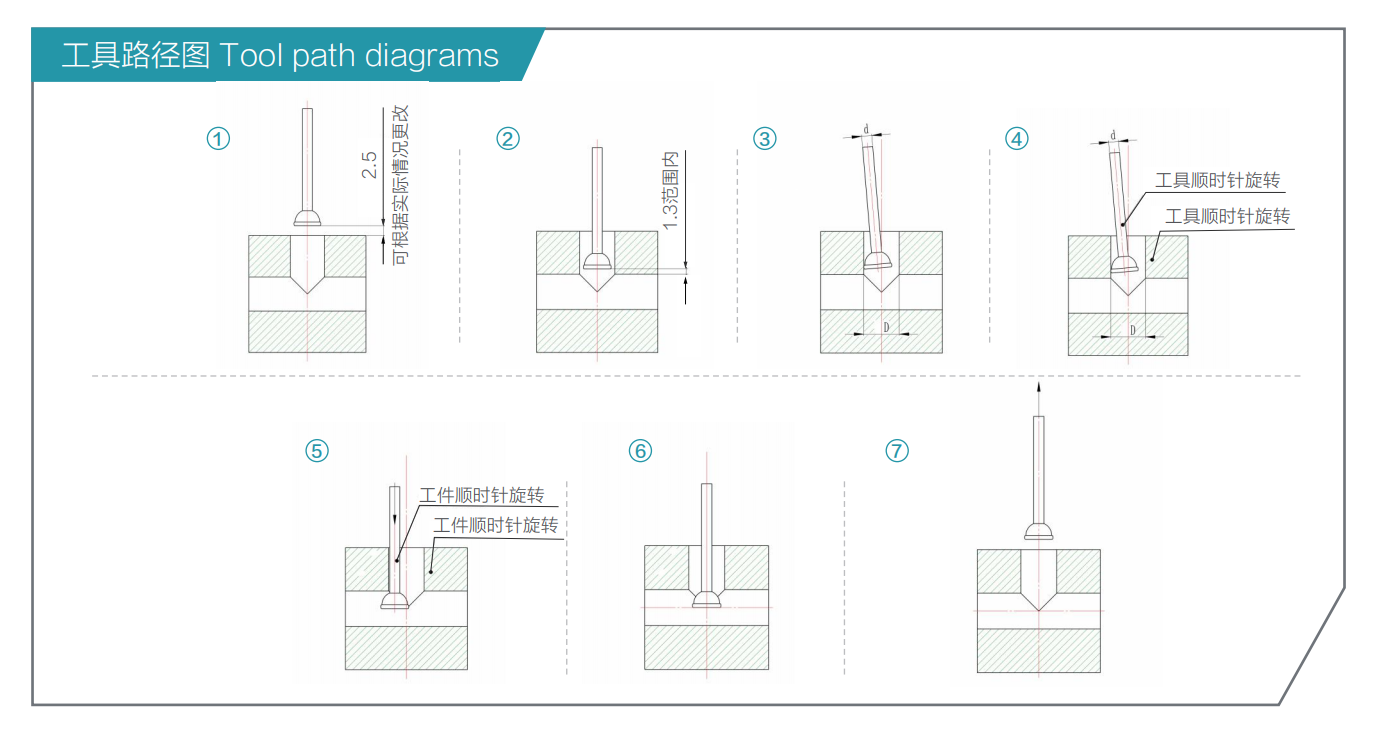

1、事先驗證實際去毛刺孔與工具之間的間隙，在確定有足夠間隙后，主軸可以快速移動。 2、以快速模式將工具移動到去毛刺孔中心，使其與去毛刺孔平面起點有2.5mm距離（可根據實際情況 更改）。圖（1） | |
3、以快速模式將工具沿孔中心線移動到孔中，使其位于交叉點起點的1.3mm（1～2mm）范圍內。圖（2） | |
以快速模式將工具移動到緊靠孔壁的預加載位置。預加載位置是指工具中心線從去毛刺孔中心線偏移的距離。 | |
計算：(D-d）/2-0.2=偏移距離 | |
其中D為去毛刺孔直徑，d為SV-BF半球去毛刺工具夾持軸直徑,0.20mm為工具夾持柄與孔壁的可選安全間隙（此安全間隙為可選間隙，可根據實際情況進行修改，一般不 建議小于0.2mm）。圖（3） | |
5、順時針旋轉工具和工件（從主軸向工件方向觀察）。數控銑床上使用螺旋插補，類似于孔/螺紋銑削。圖（4） | |
6、將工具進入孔中，直到工具的整個刀頭完全超過相交孔的相交線。注意：在盲孔中，確保進刀時工具刀頭不會撞到相交孔的遠端孔壁上。圖（5） | |
7、停止工具和工件的旋轉。以快速模式將工具移回到孔中心線。圖（6） | |
8、若為單半球去毛刺工具則往第9步驟。若為雙半球去毛刺工具則往第10步驟。 | |
9、以快速模式將工具退回，去毛刺結束。如果需要多次去毛刺，即生成類似R角時，則返回至第3步驟進行往下重復操作。對于單次去毛刺，則將工具完全從孔中退回至離開工件即可。圖（7） |

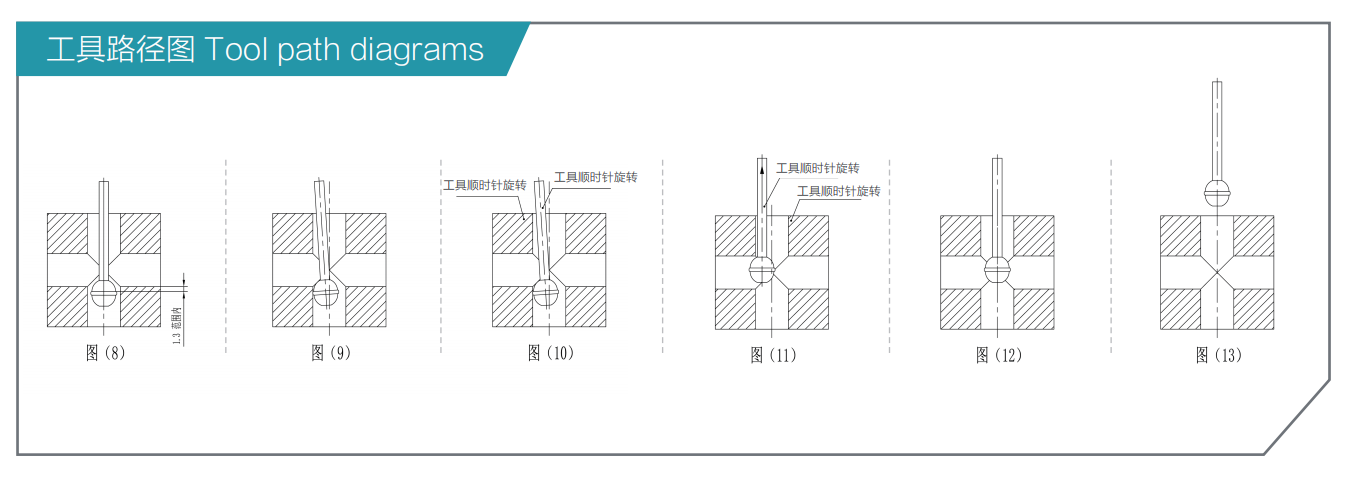

10、（上接第 7 步驟）以快速模式將工具沿孔中心線快進至圖示位置，使其位于交叉點起點的 1.3mm（1-2mm）范圍內。圖（8） |
11、按照第 4 步驟使工具至預加載位置。圖（9） |
12、順時針旋轉工具和工件（從主軸向工件方向觀察）。使用螺旋插補，類似于孔/螺紋銑削。圖（10） |
13、將工具從孔中退出（按圖示箭頭方向），直到工具的整個刀頭完全超過相交孔的相交線。圖（11） |
14、停止工具和工件的旋轉。以快速模式將工具移回到孔中心線。圖（12） |
15、以快速模式將工具退回。圖（13） |

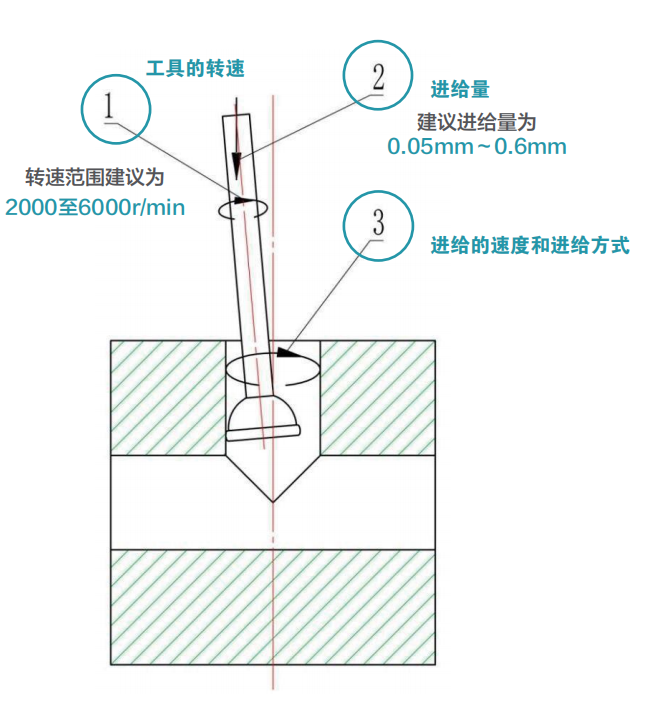

加工參數說明
Machining parameter
description
工具的轉速 Tool Speed |
|

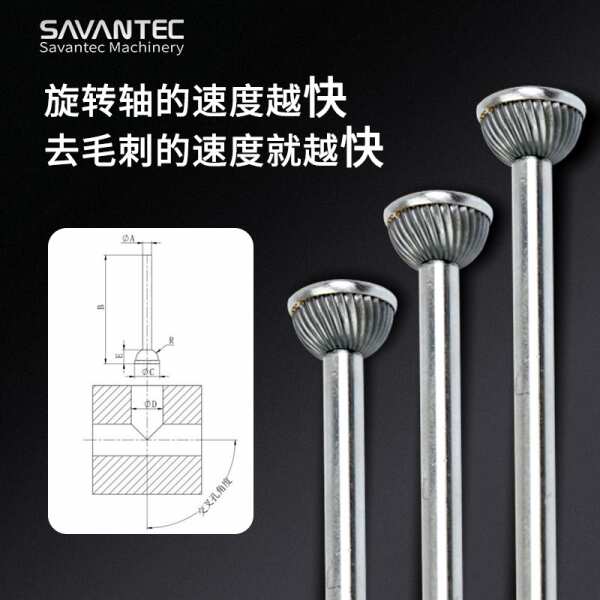

工具順時針?lè)较蛐D(zhuǎn)。旋轉軸的速度越快，去除毛刺的速度就越快。工具轉速與機床主軸轉速以及所需的表面光潔度有關。此工具的轉速范圍建議為2000至6000 r/min，最高允許轉速8000r/min。轉速減小，工具振動也會變小，這樣可以有更好的加工效果。 | |
進給量 Feed Quantity (機床主軸每轉一圈，Z軸向下的移動距離) | |
進給量主要與材料去除量以及交叉口處的類圓弧半徑大小有關。在鋁等較軟的材料上，較少的進給量將導致倒角的產生，而不是相交處的類圓角。建議進給量為0.05mm～0.6mm。進給量越大，去除的材料就越少。 我們建議從“較大進給量”（0.6mm）開始，并根據需要逐步減少至合適參數。 | |

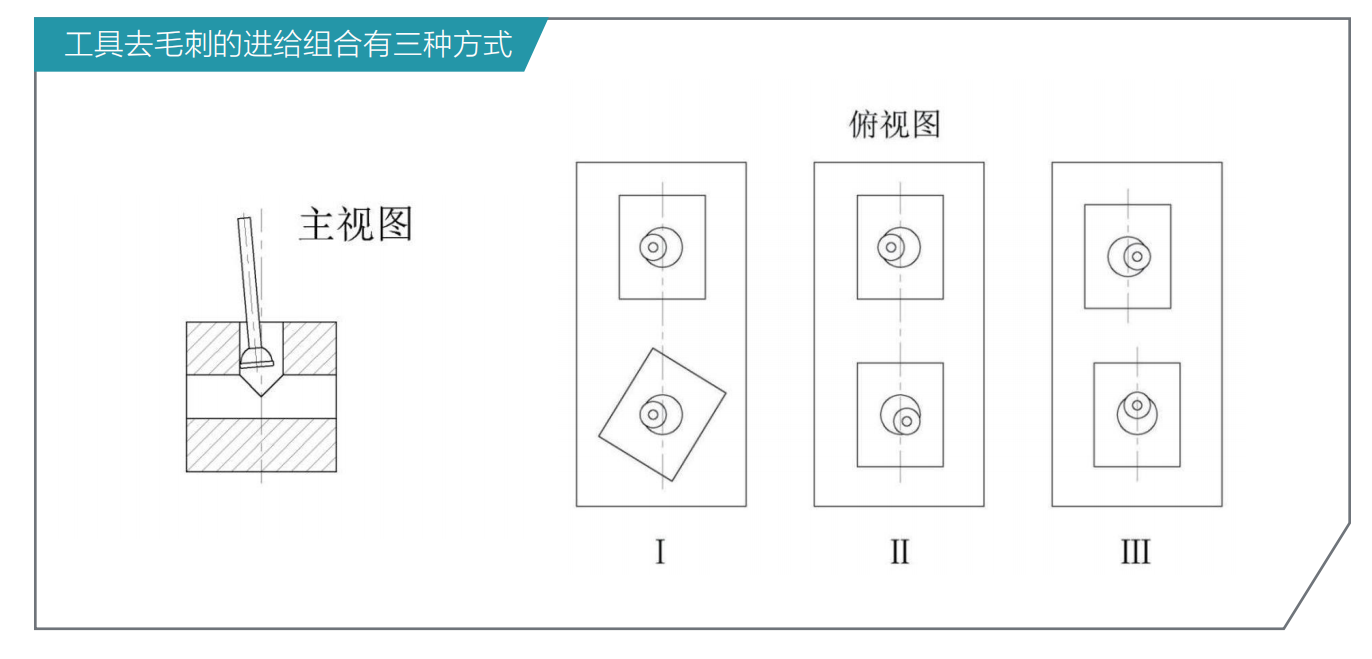

進給速度及進給方式 Feed speed and feed mode 工具去毛刺的進給組合有三種方式（從機床主軸往零件方向觀察）： | |
圖Ⅰ:工具順時針自轉，零件以去毛刺孔中心為旋轉中心順時針旋轉工具順時針自轉，零件以去毛刺孔中心為旋轉中心順時針旋轉。此加工方式即為車床用去毛刺加工方式。車床的螺旋運動是通過工具軸線相對于工件孔的軸線偏移（此偏移即為預加載量），然后工具按車床進給方向進給來實現的。 | |
圖Ⅱ:工具順時針自轉的同時還繞著孔輪廓順時針移動，零件靜止不動。 | 圖Ⅲ:工具順時針自轉，零件沿著X軸、Y軸移動。 |
| 備注 Note
過多的停留和較低的進給速度會導致不成比例的材料 去除和倒角的產生，這也可能導致產生二次毛刺。 |
解決方案 Solution |
|
為了防止這種情況的發生，可以使用多次加工的方法。 在最后一次通過時降低轉速將提高表面光潔度。單次加 工時可以用調整加工參數的方法進行（增加進給速度、 增加進給量、降低轉速、加長夾持軸）。 |
|

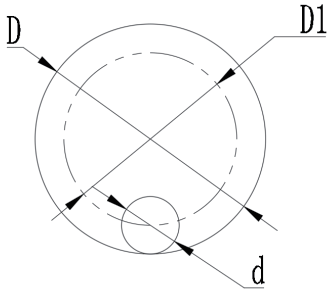

通常，在車床上使用時，實際進給輪廓直徑 D1 的允許 轉速范圍 20～100 r/min。根據這個參數可以轉換成加 工時的進給速度。詳見右圖（此時忽略工具軸與工件孔 的安全間隙）。 | D1=D-d D1: 實際進給輪廓 D:需要去毛刺孔的直徑。 d: 工具（SV-BF半球去毛刺工具）軸的直徑。 |
刀具剛性 Tool stiffness characteristics |
|
刀具剛性越高，切削力越大。這種剛度（即切削壓力）可以通過改變工具軸的長度來調節。軸越短，切削力越大，則切 削量越大。 |
|
手動去毛刺 Manual deburring |
|
手動去毛刺時，操作人員手動進行螺旋運動。把工具安裝在電動打磨機中可以相對容易的進行手動去毛刺。不建議使用氣動打磨機，因?yàn)闅鈩?dòng)打磨機的轉速太高，該工具的最高允許轉速8000r/min。 此工具手動去毛刺的效果將優于其他手動去毛刺。然而，與其他手動一樣，去毛刺效果在很大程度上取決于操作人員的技能和專注力。 | |
注意事項
Announcements
1、工具切削頭部未完全進入去毛刺孔之前，切勿旋轉工具，在零件外部旋轉該工具可能會導致工具飛出，并對操作人員造成人身傷害。 | 還必須遵守與在電動手動工具中使用切削工具相關的所有其他常規預防措施。這些預防措施包括但不限于：使用防護裝置、安全服（護目鏡、面罩、發網等）、電氣安全等。 |
2.切勿將工具刀頭旋轉出孔外。 | 8、使用者必須遵循以上注意事項，安全、正確地使用此工具。 |
3、工具建議轉速2000～6000r/min，最高允許轉速8000r/min。 |
|
4、零件機加工孔全部結束后才能使用此工具進行去毛刺。 |
|
5、在去毛刺前，確保孔內無碎屑。必要時停止加工，清除孔內碎屑。 |
|
6、對于冷卻液的選擇需要謹慎。應避免使用高壓冷液，因?yàn)楦邏豪鋮s液可能會“抬高”工具并削弱切削力。在正常操作過程中，工具上產生的熱量可以忽略不計。如果工具“過熱”表示工作過度，可能導致工具過早損壞、失效。 |
|
7、與所有旋轉工具一樣，手動去毛刺時，操作人員的安全是最重要的問題。在旋轉刀具之前，必須確保刀具的切削端完全進入到零件的孔中。此外，即使工具已正確插入工件，還是必須控制工具轉速不得超過8000 r/min 。 | |
如果不遵守這些預防措施，可能會導致工具發生災難性故障，從而可能對操作人員和旁觀者造成傷害，并損壞該區域的工件和設備。 |
